Come scelgo un sensore per porte ad alta velocità?
La scelta del sensore giusto è una parte importante della progettazione di un sistema sicuro ed efficiente. porta ad alta velocità sistema. Che si stia installando porte industriali ad alta velocità in uno stabilimento di produzione, Porte Rapide per Magazzini in un centro logistico, o altri porte rapide per aree ad alto traffico, il sensore deve corrispondere all'applicazione, al modello di traffico, alla velocità della porta e ai requisiti di sicurezza.
Moderno porte ad alte prestazioni sono progettate per aprirsi e chiudersi rapidamente, contribuendo a migliorare il flusso di traffico, l'efficienza energetica e la sicurezza sul lavoro. Tuttavia, le prestazioni della porta dipendono non solo dalla porta stessa, ma anche dall'efficacia con cui rileva veicoli, persone e ostacoli.
Presso SEPPES, abbiamo riscontrato che la selezione dei sensori viene spesso trascurata nelle fasi iniziali di un progetto di porte industriali. In pratica, scegliere il sensore giusto può avere un impatto significativo sull'efficienza della porta, sulla sicurezza e sull'esperienza complessiva dell'utente.
I sensori sono una parte essenziale di un sistema di porte automatiche ad alta velocità. Essi comunicano al controller della porta quando un veicolo o una persona si avvicina e possono anche contribuire a rilevare ostacoli durante la chiusura della porta.
Senza il sensore giusto, una porta ad alta velocità potrebbe aprirsi troppo tardi, rimanere aperta inutilmente o non fornire il livello di sicurezza richiesto.
Un sensore correttamente selezionato può contribuire a:
- Attivare automaticamente la porta quando un veicolo o una persona si avvicina
- Ridurre i cicli di apertura e chiusura non necessari della porta
- Migliorare il flusso di traffico in strutture trafficate
- Ridurre lo scambio d'aria e la potenziale perdita di energia
- Rilevare persone, carrelli elevatori o altri ostacoli
- Migliorare l'affidabilità complessiva del sistema di porte
Per porte industriali ad alta velocità, la selezione dei sensori dovrebbe pertanto essere considerata parte della progettazione complessiva della porta, piuttosto che un semplice accessorio aggiunto dopo l'installazione.
Quali tipi di sensori vengono utilizzati per le porte industriali ad alta velocità?
Applicazioni diverse richiedono tecnologie di rilevamento diverse. Le opzioni più comuni includono sensori radar, sensori fotoelettrici, barriere fotoelettriche di sicurezza e spire induttive.
1. Sensori radar

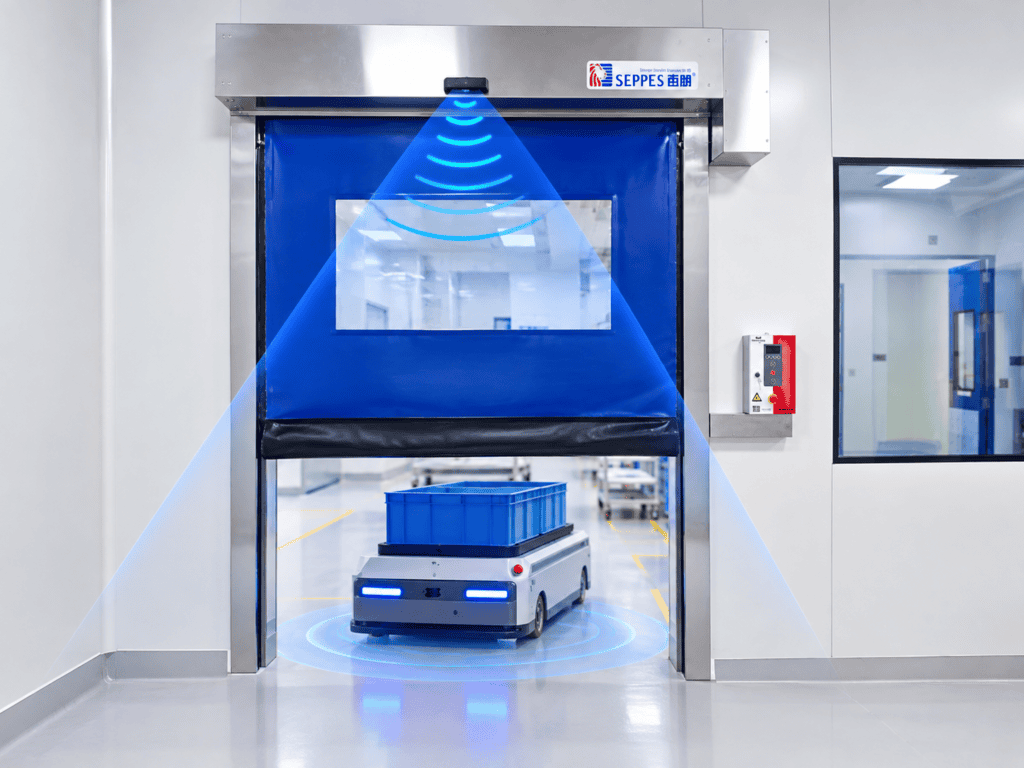

I sensori radar rilevano oggetti in movimento utilizzando onde elettromagnetiche. Sono ampiamente utilizzati per l'attivazione automatica di porte rapide, in particolare in aree con frequente traffico di carrelli elevatori e veicoli.
Un sensore radar può rilevare un carrello elevatore in avvicinamento prima che raggiunga la porta, consentendo alla porta di iniziare ad aprirsi automaticamente.
I sensori radar sono spesso adatti per:
- Magazzini
- Centri di distribuzione
- Impianti di produzione
- Banchine di carico
- Aree industriali ad alto traffico
Un vantaggio del radar è che può rilevare il movimento senza richiedere un contatto fisico. Ciò lo rende un'opzione conveniente per applicazioni in cui i veicoli si avvicinano frequentemente alla porta.
Tuttavia, i sensori radar sono utilizzati principalmente per l'attivazione e il rilevamento del movimento, a seconda del design specifico del sensore. Non dovrebbero essere automaticamente considerati un sostituto di un dispositivo di sicurezza dedicato.
2. Sensori fotoelettrici
I sensori fotoelettrici utilizzano un fascio di luce, tipicamente a infrarossi, per rilevare quando un oggetto interrompe il fascio.
A seconda della configurazione, possono essere utilizzati per l'attivazione della porta, il rilevamento della posizione o funzioni di sicurezza.
I sensori fotoelettrici sono comunemente utilizzati nei sistemi di porte industriali perché sono relativamente semplici, affidabili e facili da integrare con i controller delle porte.
Quando si seleziona un sensore fotoelettrico, considerare:
- Distanza di rilevamento
- Posizione di installazione
- Allineamento del fascio
- Condizioni ambientali
- Tempo di risposta richiesto
- Compatibilità con il controllore della porta

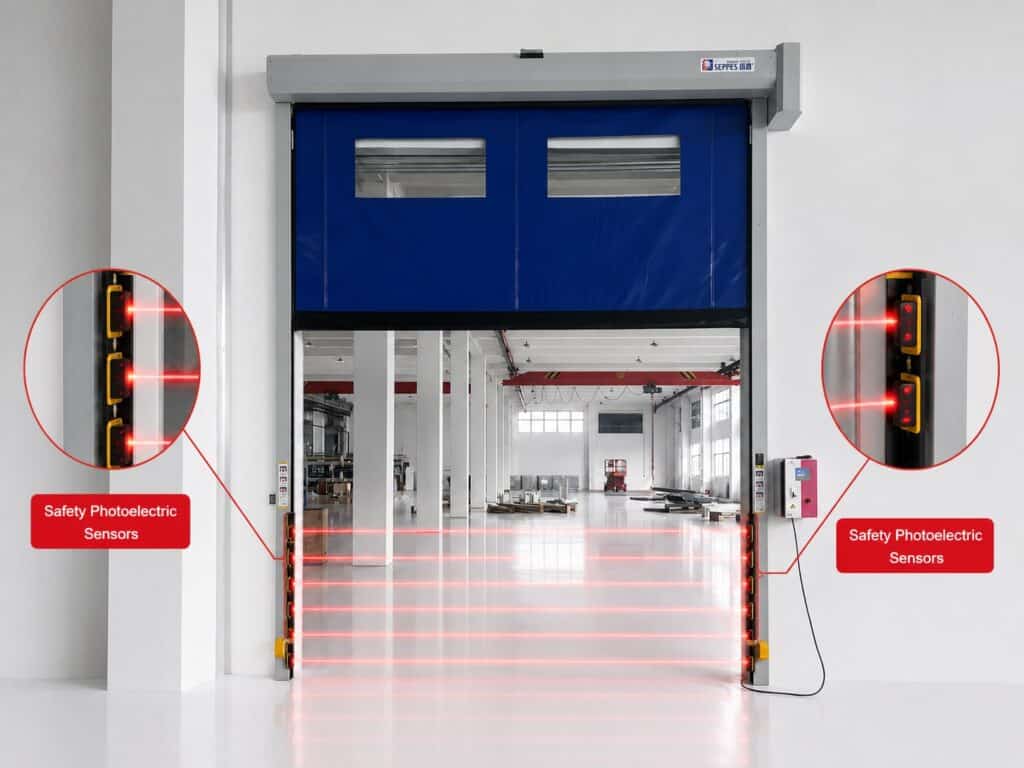

3. Barriere fotoelettriche di sicurezza
Le barriere fotoelettriche di sicurezza creano un campo di rilevamento utilizzando molteplici raggi infrarossi. Sono progettate per rilevare persone o oggetti che entrano in un'area protetta.
Per una porta ad alta velocità, una barriera fotoelettrica può essere utilizzata per contribuire a impedire la chiusura della porta quando viene rilevato un ostacolo nell'area protetta.
Ciò rende le barriere fotoelettriche di sicurezza particolarmente utili in luoghi dove carrelli elevatori e pedoni condividono lo stesso passaggio.
Una distinzione importante è che i sensori di attivazione e i sensori di sicurezza hanno scopi diversi. Un sensore radar può comandare l'apertura della porta, mentre una barriera fotoelettrica di sicurezza può contribuire a proteggere l'area di chiusura.
4. Spire induttive
I circuiti a induzione sono installati nel o sotto il pavimento e rilevano i veicoli attraverso variazioni del campo elettromagnetico.
Possono essere utili quando una porta è utilizzata principalmente da veicoli piuttosto che da pedoni.
Le applicazioni tipiche includono:
- Ingressi veicolari
- Banchine di carico
- Aree di parcheggio
- Impianti industriali
- Punti di accesso veicolare controllati
La considerazione principale è l'installazione. Poiché il circuito è normalmente installato nel pavimento, potrebbe richiedere lavori di costruzione aggiuntivi.
Come scegliere i sensori per le porte di magazzino ad alta velocità
Le porte industriali ad alta velocità per magazzini spesso registrano un traffico molto più elevato rispetto alle porte in strutture commerciali più piccole. Carrelli elevatori, transpallet, veicoli per consegne e pedoni possono attraversare la stessa apertura durante tutta la giornata.
Per questo motivo, la selezione dei sensori dovrebbe iniziare dal modello di traffico.
Traffico di carrelli elevatori

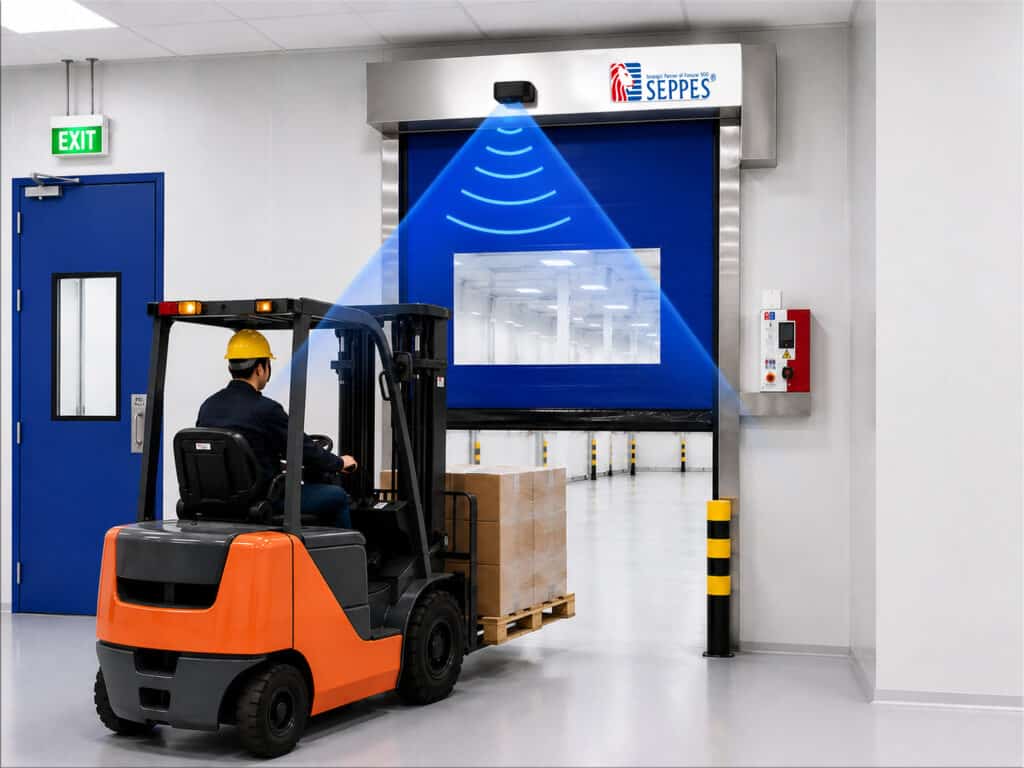

Se i carrelli elevatori sono i principali utilizzatori della porta, un sensore radar può essere un'opzione adatta per l'attivazione automatica.
Il sensore dovrebbe rilevare il carrello elevatore in avvicinamento con sufficiente anticipo affinché la porta si apra prima che il veicolo raggiunga il passaggio.
La portata di rilevamento dovrebbe inoltre essere appropriata alla velocità di apertura della porta. Una porta molto veloce non richiede necessariamente una portata di rilevamento estremamente lunga se il sensore e il controllore sono configurati correttamente.
Traffico misto di carrelli elevatori e pedoni
Quando carrelli elevatori e pedoni utilizzano lo stesso passaggio, il sistema può richiedere più di un tipo di sensore.
Ad esempio:
Sensore radar → attivazione automatica della porta
Sensore di sicurezza o barriera fotoelettrica → protezione dagli ostacoli
L'utilizzo di sensori diversi per funzioni diverse può fornire una soluzione più completa rispetto al tentativo di utilizzare un unico sensore per ogni scopo.
Magazzini ad alto traffico
In un centro logistico ad alta intensità operativa, cicli di apertura non necessari possono ridurre l'efficienza e aumentare l'usura meccanica.
Il sensore dovrebbe pertanto essere configurato per rilevare il traffico previsto, minimizzando al contempo le attivazioni false.
Portata di rilevamento, sensibilità, posizione di montaggio e tempo di apertura della porta dovrebbero essere tutti considerati durante l'installazione.
Sensori radar vs. fotoelettrici per porte veloci
Non esiste un unico sensore che sia il migliore per ogni applicazione.
| Caratteristica | Sensore radar | Sensore fotoelettrico |
|---|---|---|
| Rilevamento di veicoli in movimento | Eccellente | Buono |
| Attivazione automatica della porta | Eccellente | Buono |
| Rilevamento senza contatto | Sì | Sì |
| Applicazioni ad alto traffico | Eccellente | Buono |
| Applicazioni di sicurezza | Dipende dal design | Comune |
| Installazione | Generalmente semplice | Richiede un allineamento accurato |
| Vantaggio principale | Rileva il movimento in avvicinamento | Interruzione affidabile del fascio |
Per l'attivazione automatica, il radar è spesso una scelta efficace per ambienti industriali ad alta intensità operativa.
Per la protezione di sicurezza, i sensori fotoelettrici o le barriere fotoelettriche di sicurezza possono essere più appropriati.
In molte applicazioni, l'utilizzo sia di sensori di attivazione che di sensori di sicurezza fornisce una soluzione complessiva migliore.
Come i sensori influenzano le porte industriali ad alte prestazioni
Il sensore non è semplicemente un accessorio. Può influenzare direttamente l'efficienza con cui una porta industriale ad alte prestazioni opera.
Una porta ad alte prestazioni può essere in grado di aprirsi e chiudersi molto rapidamente, ma se il sensore rileva un carrello elevatore in avvicinamento troppo tardi, il beneficio pratico dell'elevata velocità di apertura della porta si riduce.
Allo stesso modo, se un sensore ha una portata di rilevamento eccessiva o un posizionamento inadeguato, la porta può aprirsi inutilmente e rimanere aperta più a lungo del necessario.
Per porte ad alte prestazioni, il sensore, il controllore, il motore e la porta stessa dovrebbero pertanto funzionare come un sistema integrato.
In SEPPES, consideriamo tipicamente la porta e il sensore come parte della stessa applicazione, piuttosto che selezionare ciascun componente in modo indipendente. La configurazione corretta dipende da come il passaggio viene effettivamente utilizzato.
E per quanto riguarda le porte da garage ad alta velocità?
I requisiti dei sensori per porte da garage ad alta velocità possono essere diversi da quelli per applicazioni industriali e di magazzino.
Un garage può avere una frequenza di traffico inferiore, dimensioni dei veicoli diverse e condizioni di installazione differenti. Il sensore dovrebbe pertanto essere selezionato in base a come la porta verrà effettivamente utilizzata.
Ad esempio, un garage ad uso esclusivamente veicolare può utilizzare un sensore di rilevamento veicoli, mentre un'area con veicoli e pedoni può richiedere una protezione di sicurezza aggiuntiva.
Il principio importante è lo stesso: scegliere il sensore in base all'applicazione, piuttosto che selezionare semplicemente il sensore più avanzato o più costoso disponibile.
5 fattori da considerare nella scelta di un sensore per porte ad alta velocità
Prima di selezionare un sensore, considerare questi cinque fattori.
1. Velocità della porta
Più veloce è il funzionamento della porta, più importante diventa la tempistica tra il rilevamento e il movimento della porta.
Il sensore deve rilevare il traffico previsto con sufficiente anticipo per consentire alla porta di aprirsi senza ritardi inutili.
2. Tipo di traffico
Chiedersi chi o cosa attraverserà la porta:
- Carrelli elevatori
- Camion
- Automobili
- Transpallet
- Pedoni
- Traffico misto
Tipi di traffico diversi possono richiedere tecnologie di rilevamento differenti.
3. Distanza di rilevamento
Considerare a quale distanza l'oggetto deve essere rilevato.
Un carrello elevatore in avvicinamento a una porta di magazzino potrebbe dover essere rilevato diversi metri prima di raggiungere l'apertura, mentre un sensore di sicurezza potrebbe dover proteggere solo l'area immediatamente adiacente alla porta.
La distanza di rilevamento corretta dipende dalla velocità della porta, dalla velocità del traffico e dalla disposizione del sito.
4. Ambiente di installazione
L'ambiente può avere un effetto significativo sulle prestazioni del sensore.
Considerare:
- Polvere
- Acqua
- Umidità
- Temperatura
- Esposizione esterna
- Luce solare diretta
- Condizioni di lavaggio
- Vibrazioni
Ad esempio, un sensore utilizzato in un impianto di produzione polveroso può avere requisiti diversi da uno installato in un magazzino pulito.
5. Requisiti di sicurezza
Forse la considerazione più importante è la sicurezza.
Non dare per scontato che un sensore di attivazione automatica svolga la stessa funzione di un sensore di sicurezza.
Il sistema completo può richiedere dispositivi separati per:
- Attivazione della porta
- Rilevamento ostacoli
- Arresto di emergenza
- Monitoraggio della posizione della porta
La configurazione finale del sensore deve essere selezionata in base al design della porta, al sistema di controllo, all'applicazione e ai requisiti di sicurezza applicabili.
Quanti sensori necessita una porta ad alta velocità?
Non esiste un numero universale.
Un'applicazione semplice può richiedere un solo sensore di attivazione, mentre un passaggio industriale molto trafficato può utilizzare più sensori per l'attivazione e la sicurezza.
Ad esempio, una configurazione tipica potrebbe includere:
Sensore di avvicinamento → apre la porta
Sensore di sicurezza → rileva gli ostacoli
Bordo di sicurezza inferiore → fornisce protezione aggiuntiva
La configurazione esatta dipende dal tipo di porta, dal sistema di controllo, dal flusso di traffico e dai requisiti di sicurezza applicabili.
Un esempio pratico: scelta dei sensori per un magazzino
Si consideri un magazzino logistico dove i carrelli elevatori attraversano una porta ad alta velocità per tutto il giorno.
La prima domanda non è semplicemente “Quale sensore dovremmo acquistare?”
Invece, considerare:
- A che velocità si muovono i carrelli elevatori?
- A quale distanza dalla porta deve iniziare il rilevamento?
- I pedoni utilizzano la stessa apertura?
- La porta è installata all'interno o all'esterno?
- L'area è polverosa o umida?
- Quali dispositivi di sicurezza sono richiesti?
- Come comunica il sensore con il controller della porta?
Per questo tipo di applicazione, SEPPES valuta tipicamente l'intero ambiente operativo prima di raccomandare una configurazione di sensori.
Un sensore radar può essere adatto per rilevare i carrelli elevatori in avvicinamento e attivare la porta, mentre un dispositivo di sicurezza separato può essere utilizzato per proteggere il passaggio durante la chiusura.
Questo approccio basato sull'applicazione è generalmente più affidabile rispetto alla selezione di un sensore basandosi solo sulla sua portata di rilevamento o sul prezzo.
Errori comuni nella selezione dei sensori
Scegliere un sensore senza considerare il traffico
Un sensore che funziona bene per i pedoni potrebbe non essere ideale per carrelli elevatori o camion.
Utilizzare un sensore di attivazione come sensore di sicurezza
Queste due funzioni non sono necessariamente le stesse. Verificare sempre la funzione prevista e le specifiche del sensore.
Ignorare l'ambiente
Polvere, umidità, temperatura, luce solare e vibrazioni possono influenzare le prestazioni del sensore.
Installare il sensore nella posizione sbagliata
Anche un sensore di alta qualità può avere prestazioni scadenti se la sua area di rilevamento non corrisponde al percorso effettivo del traffico.
Non verificare la compatibilità con il controller
Prima di acquistare un sensore, verificare il tipo di uscita, la tensione di alimentazione, il metodo di connessione e la compatibilità con il controller della porta.
Domande frequenti
Qual è il sensore migliore per una porta ad alta velocità?
Non esiste un unico sensore migliore per ogni applicazione. I sensori radar sono spesso adatti per l'attivazione automatica in aree ad alto traffico, mentre i sensori fotoelettrici e le barriere fotoelettriche di sicurezza sono comunemente utilizzati per funzioni di sicurezza.
I sensori radar possono essere utilizzati sulle porte industriali veloci?
Sì. I sensori radar sono comunemente utilizzati per l'attivazione automatica delle porte industriali ad alta velocità, specialmente dove carrelli elevatori e altri veicoli si avvicinano frequentemente al passaggio.
Quale sensore è migliore per le porte di magazzino?
Per applicazioni in magazzino con traffico frequente di carrelli elevatori, il radar può essere un'opzione adatta per l'attivazione automatica. Un sensore di sicurezza separato può anche essere richiesto a seconda del design della porta e dell'applicazione.
Un singolo sensore può rilevare carrelli elevatori e pedoni?
Alcuni sensori possono rilevare entrambi, ma le prestazioni di rilevamento dipendono dalla tecnologia specifica del sensore, dalla configurazione e dall'ambiente. Le applicazioni con traffico misto devono essere valutate attentamente.
Le porte industriali ad alta velocità necessitano di sensori di sicurezza?
I dispositivi di sicurezza richiesti dipendono dal design della porta, dall'applicazione e dai requisiti di sicurezza applicabili. Le porte industriali ad alta velocità devono essere progettate con un sistema di sicurezza appropriato piuttosto che fare affidamento esclusivamente su un sensore di attivazione.
Come dovrebbe essere posizionato un sensore per porte ad alta velocità?
La posizione dipende dal tipo di sensore e dall'area di rilevamento desiderata. Un sensore di attivazione deve generalmente rilevare il traffico in avvicinamento con sufficiente anticipo per aprire la porta, mentre un sensore di sicurezza è posizionato per proteggere il passaggio o l'area di chiusura.
Conclusione
La scelta di un sensore per una porta ad alta velocità non si riduce semplicemente a trovare un dispositivo che rilevi il movimento. La soluzione corretta dipende dalla velocità della porta, dal tipo di traffico, dalla distanza di rilevamento, dall'ambiente di installazione e dai requisiti di sicurezza.
Per porte industriali ad alta velocità e Porte Rapide per Magazzini, I sensori radar rappresentano spesso una scelta pratica per l'attivazione automatica, in particolare in aree con frequente traffico di carrelli elevatori. I sensori fotoelettrici e le barriere fotoelettriche di sicurezza possono fornire una protezione aggiuntiva laddove sia richiesto il rilevamento di ostacoli.
Che si stiano selezionando sensori per porte rapide, porte ad alte prestazioni, o altre applicazioni industriali con porte, l'approccio migliore è progettare il sistema di sensori e la porta congiuntamente.
Presso SEPPES, Il nostro approccio consiste nell'esaminare l'applicazione completa prima di raccomandare una configurazione di sensori. Se state pianificando un progetto di porta ad alta velocità, potete condividere con il nostro team le dimensioni della porta, la velocità operativa, il tipo di traffico, l'ambiente di installazione e l'area di rilevamento richiesta.
L'obiettivo è semplice: scegliere il sensore giusto in base al modo in cui la porta verrà effettivamente utilizzata.
